4串口服务器

产品索引

ü 内存：2MB

ü 以太网速率：10/100 Mbps自适应，并支持手动设置。

ü 通讯模式：10M 半双工及10M全双工, 100M半双工及100M全双工

ü 端口保护：15KV 电磁隔离

ü 串行端口：4个RS-232/422/485 串口

ü 端口连接形式：RJ45形式串口（232/485/422接口），或端子式接口（485/422接口）

ü 信号：RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

l RS-422 Tx+, Tx-, Rx+, Rx-, GND

l RS-485(4-线) Tx+, Tx-, Rx+, Rx-, GND

l RS-485 (2-线) Data+, Data-, GND

ü 串口通讯参数数据位：5, 6, 7, 8

ü 校验：None, Even, Odd, Space, Mark

ü 停止位：1, 1.5, 2

ü 流控制：RTS/CTS, XON/XOFF

ü 速度：300 bps to 460800 bps

ü 协议：DHCP, Telnet, TCP, UDP, IP, ICMP, ARP

ü 实Com 驱动：Windows NT/2000/XP/vista/7

ü Fixed TTY 驱动：SCO UNIX, Linux

ü 配置：Telnet或者WEB界面

ü 电源输入： 220V AC 适配器供电或交流电直供

ü 工作湿度：5 to 95%仓管温度：-20 to 85 °C

技术指标

产品综述

DIGATTO T1004系列4串口服务器共有三种衍生机型，桌面式、台式、19英寸标准机架式，用户可根据自己业务的需求，选购相应机型。

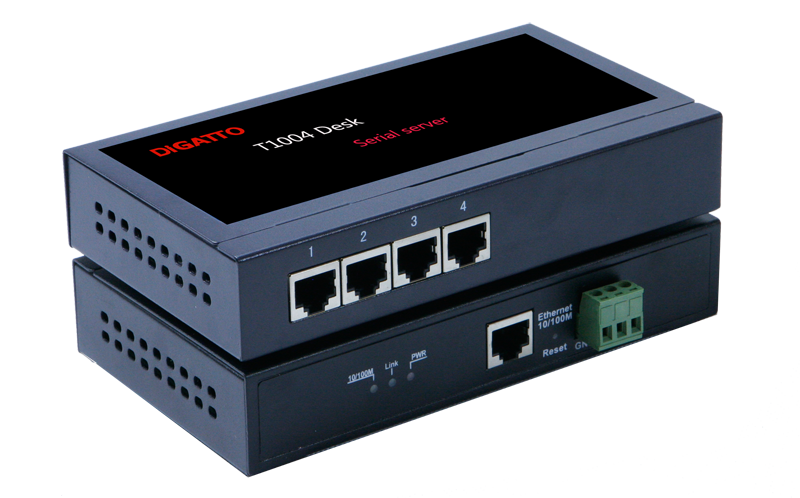

DIGATTO T1004桌面式

² 小巧，占用空间小

² 采用外置适配器供电

² 可上导轨

² 用户可方便将主板嵌入自己的系统中

² 外形尺寸(cm)：16x9x3 (长宽高）

² 小巧，占用空间小

² 采用内置工业标准宽幅交流电电源供电

² 可上导轨、可上1U19英寸标准机架

² 用户可方便将主板嵌入自己的系统中

² 外形尺寸(cm)：31X18X4 (长宽高）

² 采用内置工业标准宽幅交流电电源供电

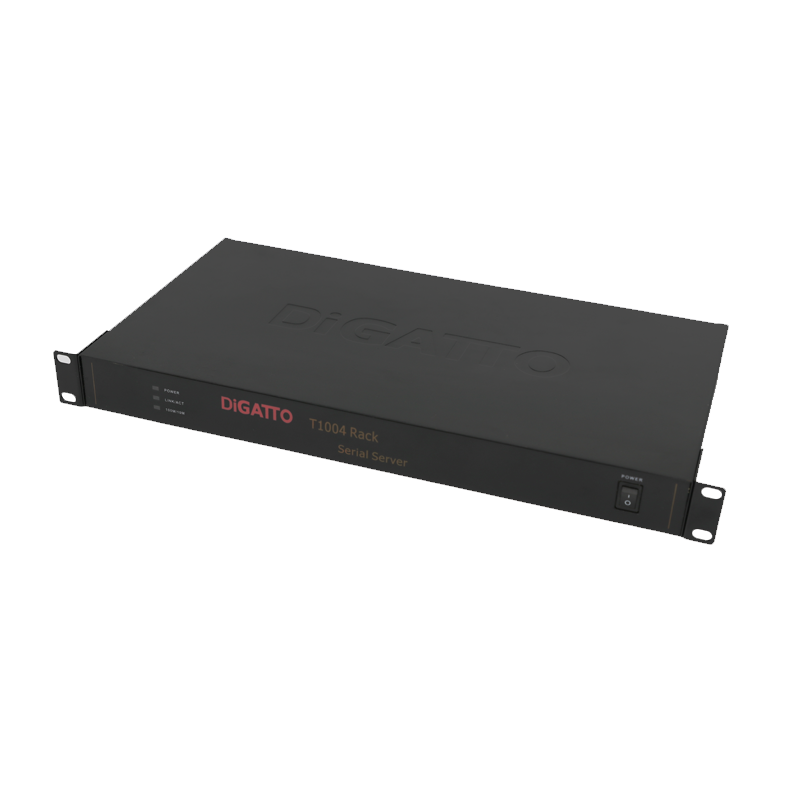

² 标准1U19英寸机架式

² 外形尺寸(cm)：44X24X4 (长宽高）

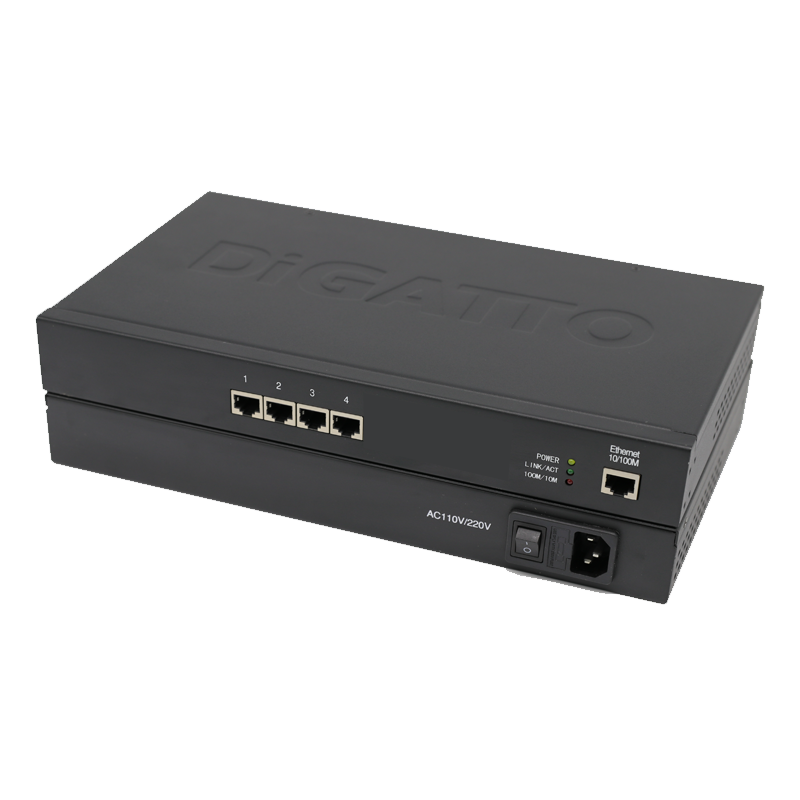

DIGATTO T1004台式

产品型号	简单描述	备注
T1004A	4个RJ45形式RS232串口,1个10/100M自适应以太网口，端口突波保护	通过主板选装电源模块，可以实现直流或交流电供电。
T1004B	4个RS232/RS485/422三合一串口,1个10/100M自适应以太网口，端口突波保护
T1004M	4个RJ45形式RS485/422串口,1个10/100M自适应以太网口，端口突波保护
T1004MD	4个端子形式RS485/422串口,1个10/100M自适应以太网口，端口突波保护
